天津正天锁定加压接骨板系统

产品类目: 外固定架系统
产品图片 产品说明

  • 暂没有产品说明,数据随后上传,请稍后关注!
  • 中国骨科器材网资料上传中...
产品所属公司: 天津正天医疗器械有限公司
产品代理公司: [代理厂家招商中...]
具体操作步骤: ::发表评论::

   正天LCPLocking Compression Plate,LCP)内固定系统是在遵循骨折生物学固定原则上诞生的一套新式内固定产品,该系统在接骨板的螺孔为带螺纹设计,有标准接骨板螺钉和锁定螺钉可供选择,术中两种螺钉可以分别单独使用,也可组合使用,以满足不同病例的需求。其中,锁定螺钉的钉头与内固定器锁定,使骨折不稳的侧方应力通过近接骨板侧骨皮质和螺钉传到螺钉头和接骨板的相接处,这样螺钉头和接骨板锁定孔的成角应力和静摩擦力就成了主要稳定作用力;有别于以往传统内固定系统靠通过各种螺钉的拉力使接骨板和骨折两端的骨皮质产生静摩擦力和预应力来达到接骨板系统稳定的固定力学模式。LCP内固定系统的固定模式相当于一个内置的固定支架,可以尽量减少术中为放置内固定器对骨折周围软组织和骨膜剥离的范围,以及接骨板对骨膜的压迫,从而保持骨折端及骨折块骨质血运的完整性,使骨折愈合条件达到最佳。





LCP系统的临床适应



所有可以使用标准接骨板和螺钉进行固定的骨折均为LCP系统的临床适应症。

组合使用标准和锁定螺钉进行固定,尤其适用于干骼端粉碎性骨折病例。

由于锁定螺钉可以实现成角固定,增加内固定系统的稳定性,因此它更适用于老年骨质疏松患者。





LCP系统的主要特点

1、锁定结构可使接骨板在应用时不需要严格的预弯。

在使用普通内固定系统时,当接骨板塑形与骨的解剖形状不匹配时,由于骨板螺钉内螺钉的牵拉力,易造成骨折I期复位的丢失。

在使用LCP系统固定时,由于锁定螺钉的钉头会和接骨板的螺孔锁定,不会产生拉力作用,故即使是在接骨板未达到充分的塑形时,复位的维持仍可以得到保证,不会造成骨折I期复位的丢失。

2、螺钉头和骨板螺孔锁定,可以将骨折复位的II期丢失危险性将至最低。

普通接骨螺钉钉头可以在螺孔内滑动,在应力作用下,会发生松动或沿接骨板螺孔的长轴发生向外的移位,从而导致复位的II期丢失。

锁定螺钉与接骨板牢固锁定,它们在其机械特性范围内对抗载荷应力并通过接骨板将应力传递,从而将复位的II期丢失危险性将至最低。

3、螺钉为自攻型设计,可减少手术操作步骤和节省手术时间。

4、锁定结构改变了传统接骨板以摩擦力为基础的固定模式,它的稳定性取决于锁定螺钉头和钢板锁定孔的成角应力和静摩擦力,这样使接骨板与骨面之间的压力降至最低,保护了骨膜和骨的血运,有利于骨折的愈合。

LCP系统的稳定性取决于锁定螺钉头和钢板锁定孔的成角应力和静摩擦力。

普通接骨板系统的稳定性取决于钢板和骨折两端骨皮质产生的静摩擦力和预应力。

5、螺钉头和接骨板螺孔具有螺纹,可以互相锁定,这样使内固定系统具有良好的抗拉力性能,对骨折端产生良好的稳定作用。

普通螺钉头可以在接骨板螺孔内滑动,当遇到侧方应力时,其抗拉力性能差,螺孔易从骨质内拔出,造成固定失败。

LCP中螺钉头与接骨板螺孔锁定,使钉板系统成为一体,抗拉力性能强。

6、骨端接骨板解剖型设计,术中无需塑型,节约手术时间并可减少内植物对软组织刺激。

7、干骼端锁定加压骨板在远端采用薄形设计,有利于对接骨板进行精确塑形,以贴合干骼端区,并有利于进行微创手术操作。

8、根据手术需要,LCP系统可以使用常规的松质骨和皮质骨螺钉,运用加压固定原理,使骨折块间达到加压固定;也可以选用锁定螺钉,使内固定系统成为一个内固定支架,对骨折粉碎区进行稳定的桥接固定,还可以进行常规螺钉和锁定螺钉的组合使用。

9、螺钉和接骨板形成不同方向的成角锁定,提高了内置物的抗拔出力,特别适用于骨质疏松的患者。

螺钉平行放置时对抗拔出力最小

螺钉呈角放置时对抗拔出力最大

10、髁骨板未端有多个缝合孔设计,可以在骨端进行缝合和维持固定。

11、螺钉与接骨板的牢固锁定,可明显减少金属磨屑的产生。

12、提供规格齐全近端至远端的全线接骨板,为各类骨折提供全面解决方案。



各种LCP接骨板

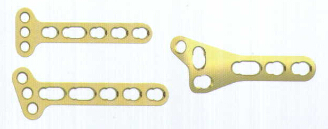

锁定加压小T型骨板

适用部位:尺骨远端、桡骨远端

适应症:尺/桡骨远端关节内和关节外骨折、尺/桡骨远端矫正性截骨术

材质:钛质

选配螺钉:3.5mm锁钉

孔数(左右侧)

长度(mm

孔数(左右侧)

长度(mm

3

49

4左斜/右斜

62

4

60

5左斜/右斜

74

5

72

2+4

60

3左斜/右斜

52

3+3

66

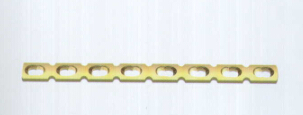

锁定加压限制接触骨板

适用部位:尺骨;桡骨

适应症:尺骨骨折;桡骨骨折

材质:钛质

选配螺钉:3.5mm锁钉

孔数

长度(mm

孔数

长度(mm

4

58

9

122

5

70

10

136

6

84

11

148

7

96

12

162

8

110





锁定加压髁骨板

适用部位:肱骨远端

适应症:肱骨远端关节内及关节外简单骨折

材质:钛质

选配螺钉:3.5mm锁钉

孔数

长度(mm

7

80

9

106

11

132

13

158

15

184

锁定加压髁骨板

适应部位:肱骨近端

适应症:肱骨近端复杂骨折;包括骨质疏松骨折

材质:钛质

选配螺钉:3.5mm锁钉

孔数

长度(mm

5

142

6

160

8

196

10

232

锁定加压限制接触骨板

适用部位:肱骨干骺端

适应症:肱骨近端骨折;肱骨远端骨折

材质:钛质

选配螺钉:3.5mm锁钉

孔数

长度(mm

孔数

长度(mm

6

86

12

164

7

100

14

190

8

112

16

216

9

126

18

242

10

138





锁定加压三叶骨板

适用部位:胫骨远端、肱骨近端

适应症:胫骨远端骨折、肱骨近端骨折

材质:钛质

选配螺钉:3.5mm锁钉

孔数

长度(mm

3

88

4

102

5

118

6

132

锁定加压L型骨板

适用部位:胫骨平台外侧

适应症:胫骨平台骨折

材质:钛质

选配螺钉:5mm锁钉

孔数(左右侧)

长度(mm

3/

72

4/

88

5/

104

6/

120

锁定加压T型骨板

适用部位:胫骨平台内侧

适应症:胫骨平台骨折;胫骨截骨矫形术

材质:钛质

选配螺钉:5mm锁钉

孔数

长度(mm

4

86

5

102

6

118

锁定加压限制接触骨板

适用部位:胫骨;肱骨

适应症:胫骨骨折;肱骨骨折

材质:钛质

选配螺钉:5mm锁钉

孔数

长度(mm

孔数

长度(mm

4

72

10

180

5

90

11

198

6

108

12

216

7

126

13

234

8

144

14

252

9

162





锁定加压重建接骨板

适用部位:髋臼;骨盆;锁骨等

适应症:骨盆骨折;髋臼骨折;锁骨骨折;肩胛骨骨折;不规则骨骨折

材质:钛质

选配螺钉:3.5mm锁钉

孔数

长度(mm

孔数

长度(mm

5

76

9

136

6

90

10

150

7

106

12

180

8

120

14

210

锁定加压重建接骨板

适用部位:髋臼;骨盆

适应症:骨盆骨折;髋臼骨折

材质:钛质

选配螺钉:5mm锁钉

孔数

长度(mm

孔数

长度(mm

4

75

8

152

5

94

9

170

6

114

10

190

7

132

12

208

锁定加压限制接触骨板

适用部位:胫骨干骺端

适应症:胫骨近端骨折;胫骨远端骨折

材质:钛质

选配螺钉:5mm3.5mm锁钉

孔数

长度(mm

孔数

长度(mm

3+5

118

8+5

208

4+5

136

9+5

226

5+5

154

11+5

262

6+5

172

13+5

298

7+5

190





锁定加压髁骨板

适用部位:胫骨远端

适应症:胫骨远端骨折;Pilon骨折

材质:钛质

选配螺钉:3.5mm锁钉

孔数(左右侧)

长度(mm

4/

118

6/

144

8/

170

10/

196

锁定加压高尔夫球棒骨板

适用部位:胫骨近端外侧

适应症:胫骨近端骨干(关节内/干骺端)骨折;假体周围骨折

材质:钛质

选配螺钉:5mm锁钉

孔数(左右 侧)

长度(mm

5/

144

7/

184

9/

224

11/

264

锁定加压股骨髁支持骨板

适用部位:股骨远端

适应症:股骨干远端骨折;股骨髁上骨折;

股骨远端关节内(假体周围)骨折

材质:钛质

选配螺钉:5mm锁钉

孔数(左右侧)

长度(mm

5/

158

7/

198

9/

238

11/

278

锁定加压限制接触骨板

适用部位:股骨

适应症:股骨骨折

材质:钛质

选配螺钉:5mm锁钉

孔数

长度(mm

孔数

长度(mm

6

108

11

198

7

126

12

216

8

144

13

234

9

162

14

252

10

180

15

270

锁定加压镙钉

材质:钛质


直径

长度

5.0mm

14mm

5.0mm

18mm

5.0mm

22mm

5.0mm

26mm

5.0mm

30mm

5.0mm

35mm

5.0mm

40mm

5.0mm

45mm

5.0mm

50mm

5.0mm

55mm

5.0mm

60mm

5.0mm

65mm

5.0mm

70mm

5.0mm

75mm

5.0mm

80mm

5.0mm

85mm

5.0mm

90mm

锁定加压镙钉

材质:钛质

直径

长度

3.5mm

10mm

3.5mm

12mm

3.5mm

14mm

3.5mm

16mm

3.5mm

18mm

3.5mm

20mm

3.5mm

22mm

3.5mm

24mm

3.5mm

26mm

3.5mm

28mm

3.5mm

30mm

3.5mm

35mm

3.5mm

40mm

3.5mm

45mm

3.5mm

50mm

3.5mm

55mm

3.5mm

60mm

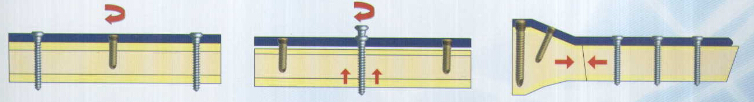

标准螺钉和锁定螺钉组合使用方法

    在标准螺钉与锁定螺钉组合使用的情况下,螺钉拧入的原则是:先普通螺钉,后锁定螺钉。

    如果已经使用标准螺丝钉固定接骨板,那么拧入锁定螺丝钉将非常容易。

    如果已经使用锁定螺丝钉固定接骨板和骨块,除非拧松、再拧紧锁定螺丝钉,否则不推荐在相同的骨块上拧入标准螺丝钉。

    一旦干骺端骨折块被带锁定头的螺丝钉固定,在锁定加压接骨板组合的动力加压孔内拧入标准螺丝钉便能达到骨折块间的加压固定。
